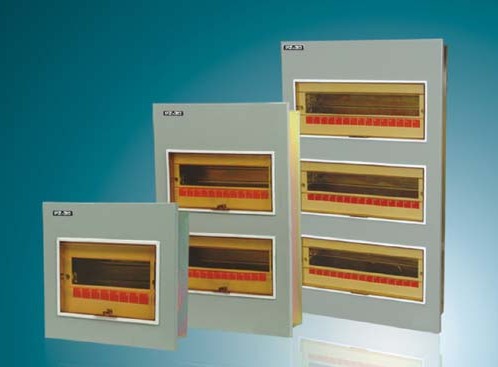

产品概述
PZ30低压封闭式照明箱适用于频率50Hz，额定电压500V及以下，负荷电流不大于100A的单相及三相电路中，作动力及照明、电动机控制、对电路进行过载、漏电及短路保护。该箱设计合理、体积小，外形美观，使用安全可靠，可广泛应用于工厂、大厦、住宅、商场等场所。
符合标准
该产品符合GB7251.3-1997《低压成套开关设备和控制设备、第三部分：对非专业人员可进入场地的低压成套开关设备和控制设备——配电板的特殊要求》
该产品符合IEC60439:1900《低压成套开关设备和控制设备、第三部分：对非专业人员可进入场地的低压成套开关设备和控制设备——配电板的特殊要求》
使用环境条件
1、 海拔高度不超过2000m；
2、 周围空气温度不超过40℃，不低于-25℃；
3、 +20℃时空气相对温度月平均不大于90%；
4、 无剧烈振动和冲击的场所；
5、 无爆炸危险场所，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。
结构特点
PZ30照明箱采用1.0mm厚优质钢板，外壳经高压静电喷涂处理，配以塑料透明面盖，外形美观大方、壳体上下侧均冲有敲落孔，用户进出线方便。
1、 横块化结构的工厂标准组合系统；
2、 各款箱体设计新颖美观、及标准化、系列化于一身；
3、 照明箱单相三相可以通用；单极、多极、漏电可任意组合；
4、 额定电流≤100A，外壳防护等级达到IP3X;
5、 超薄型结构适用于轻质结构墙的暗装及墙面悬挂安装；
6、 安全可靠的单相、三相梳状母排连接，更有母排绝缘保护套使之安全性能更高，热稳定性更好。
外形和安装尺寸
|
mm | ||||||
|
总回路数 |
A |
B |
C |
D |
H |
备注 |
|
4 |
175 |
165 |
155 |
135 |
80 |
单排 |
|
6 |
230 |
200 |
205 |
175 |
90 | |
|
10 |
300 |
300 |
265 |
265 |
90 | |
|
12 |
300 |
335 |
265 |
300 |
90 | |
|
15 |
300 |
390 |
265 |
355 |
90 | |
|
18 |
300 |
445 |
265 |
410 |
90 | |
|
20 |
500 |
300 |
465 |
265 |
90 |
双排 |
|
24 |
500 |
335 |
465 |
300 |
90 | |
|
30 |
500 |
390 |
465 |
355 |
90 | |
|
36 |
500 |
445 |
465 |
410 |
90 | |
|
45 |
620 |
390 |
585 |
355 |
90 |
三排 |
|
注：明装外形尺寸与暗装一样 | ||||||
