KWXL-21低压动力配电柜
产品概述
KWXL-21系列动力配电柜适用于发电厂及工矿企业、交流电压550V及以下的三相三线、三相四线、三相五线制系统，作动力照明配电之用。
KWXL-21动力配电柜系户内装置，靠墙安装，屏前检修。
主要技术参数
|
表1 | |||
|
序号 |
名称 |
单位 |
数据 |
|
1 |
主电路额定电压 |
V |
AC 380 |
|
2 |
辅助电路额定电压 |
V |
AC 220 380 |
|
3 |
额定频率 |
Hz |
50 |
|
4 |
额定绝缘电压 |
V |
660 |
|
5 |
额定电流 |
A |
≤800A |

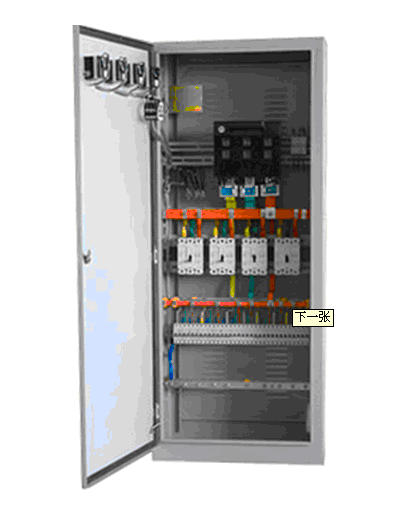

KWXL-21型低压动力配电柜系户内靠墙安装，单面前开门的配电装置，其基本结构采用钢板弯制及角钢焊机而成，前右侧可装设刀开关操作于柄，作为电源切断与接通之用，箱门上可装设操作按钮，指示灯及显示仪表，打开箱后，配电箱内部设备全设备全为敝露便于检修维护，本配电箱装有空气断路器，熔断器作为短路保护外，还装有接触器和热继电器。门与壳体均焊有接地螺钉，确保壳体与地连接可靠。
验收、安装、调试注意事项见使用说明书
产品订货后，首先应检查包装是否完整无损，发现问题应及时通知有关部门查找原因，对于不立即安装的产品，应根据正常使用条件的规定，置于适用的场所。
2.1、检查柜体被复层漆膜有无脱落，柜内是否干燥、清洁；
2.2、主要电器及辅助接点的通断是否可靠、准确；
2.3、主要元件的选型、接线原理是否与原理图样相符；
2.4、用法500V兆欧表测量绝缘电阻值不得低于1M。测量时注意断开不能承受过电压及电子元件接线。
低压空气断路器等，经多次合、分后，会使主触头局部烧伤和产生炭类物质，使接触电阻增大，应定期对万能式低压空气断路器按其使用说明书要求进行维护和检修。
